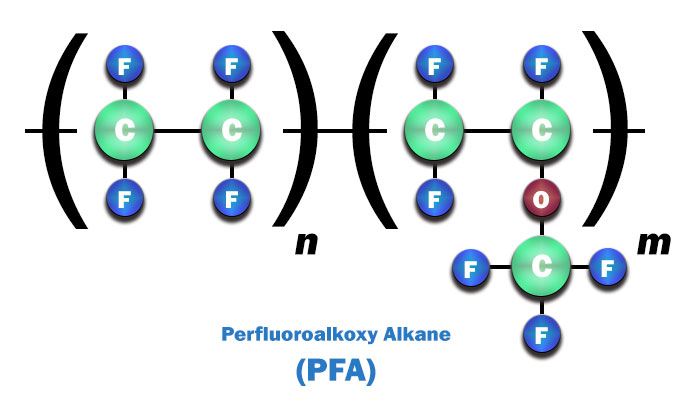

财产 | ASTM 测试方法 | 单元 | 价值 | |
热的 | ||||
公称熔点 | D3418 | 摄氏度 | 302–310 | |
(华氏度) | (575–590) | |||
线性热膨胀系数 | 21–100°C | D696 | 毫米/毫米/°C | 14 x 10 –5 |
(70–212°F) | (英寸/英寸/°F) | (7.8 x 10 –5 ) | ||
100–149°C | 毫米/毫米/°C | 18 x 10 –5 | ||
(212–300°F) | (英寸/英寸/°F) | (9.8 x 10 –5 ) | ||
149–208°C | 毫米/毫米/°C | 22 x 10 –5 | ||
(300–408°F) | (英寸/英寸/°F) | (12.1 x 10 –5 ) | ||
导热系数 | cal/(cm·sec·cm2·°C) | 6×10 -6 | ||
(BTU/(in · hr·ft· 2 · ° F)) | (1.3) | |||
最高使用温度 | — | 摄氏度 | 260 | |
(华氏度) | (500) | |||
流速 | D3307 | 克/10分钟 | 2个 | |
机械的 | ||||
密度 | 23°C (73°F) | D792 | 克/厘米(磅/英寸3 ) | 2.15 (0.078) |
抗拉强度 | 23°C (73°F) | D3307 | 兆帕(磅/平方英寸) | 28 (4,000) |
250°C (482°F) | 14 (2,000) | |||
比重 | D792 | — | 2.12–2.17 | |
拉伸屈服强度 | 23°C (73°F) | D3307 | 兆帕(磅/平方英寸) | 15.2 (2,200) |
极限伸长率 | 23°C (73°F) | D3307 | % | ~300 |
250°C (482°F) | % | ~500 | ||
弯曲模量 | 23°C (73°F) | D790 | 兆帕(磅/平方英寸) | 625 (90,000) |
250°C (482°F) | 69 (10,000) | |||
冲击强度,IZOD | 没有休息 | |||
摩擦系数 | 23°C (73°F) | 在钢铁上 | — | 0.2 |
硬度计 | D2240 | — | D55 | |
MIT 折叠耐力 | 0.18–0.20 毫米 (0.007–0.008 英寸) | D2176 | 周期 | *500,000 |
电气 | ||||
介电强度,短时间 | 0.25 毫米 (0.010 英寸) | D149 | 千伏/毫米 (伏/密尔) | 80 (2,000) |
介电常数,60–106 赫兹 | D150 | — | 2.03 | |
耗散因数,60–106 赫兹 | D150 | — | 0.0001 | |
体积电阻率 | D257 | 欧姆·厘米 | 1018 | |
一般的 | ||||
吸水率,24 小时 | D570 | % | < 0.03 | |
耐候性和耐化学性 | — | — | 杰出的 | |
折射率 | 1.34 | |||
极限氧指数 | D2863 | % | > 95 |
