模压聚四氟乙烯的性能

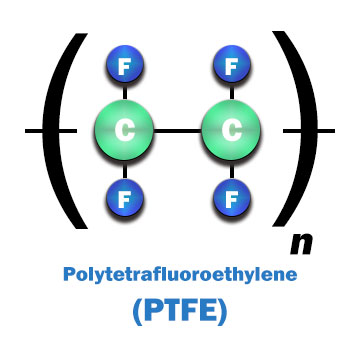

(聚四氟乙烯)
|
物性
|
公制
|
英制
|
| 堆积密度 |
0.300 – 0.930 克/立方厘米 |
0.0108 – 0.0336 磅/立方英寸 |
| 密度 |
0.700 – 2.30 克/立方厘米 |
0.0253 – 0.0831 磅/立方英寸 |
| 表观堆积密度 |
0.360 – 0.950 克/立方厘米 |
0.0130 – 0.0343 磅/立方英寸 |
| 吸水率 |
0.000 – 0.100 % |
0.000 – 0.100 % |
| 粒径 |
0.250 – 800 微米 |
0.250 – 800 微米 |
| 酸碱度 |
9.5 |
9.5 |
| 粘度 |
19.0 – 25.0 厘泊 |
19.0 – 25.0 厘泊 |
| 1.00e+13 – 1.00e+15 厘泊 |
1.00e+13 – 1.00e+15 厘泊 |
| @温度 340 – 380 °C |
@温度 644 – 716 华氏度 |
| 厚度 |
12.0 – 25.0 微米 |
0.472 – 0.984 万 |
| 线性模具收缩率 |
0.0200 – 0.0580 厘米/厘米 |
0.0200 – 0.0580 英寸/英寸 |
| 形变 |
0.200 – 14.0 % |
0.200 – 14.0 % |
| 表面张力 |
32.0 – 35.0 达因/厘米 |
32.0 – 35.0 达因/厘米 |
机械性能
|
公制
|
英制
|
| 硬度，肖氏 D |
50.0 – 65.0 |
50.0 – 65.0 |
| 球压痕硬度 |
27.0 – 37.0 兆帕 |
3920 – 5370 磅/平方英寸 |
| 抗拉强度，极限 |
10.0 – 45.0 兆帕 |
1450 – 6530 磅/平方英寸 |
| 抗拉强度，屈服 |
0.862 – 41.4 兆帕 |
125 – 6000 磅/平方英寸 |
| 断裂伸长率 |
40.0 – 650 % |
40.0 – 650 % |
| 弹性模量 |
0.392 – 2.25 吉帕 |
56.9 – 326 磅/平方英寸 |
| 弯曲模量 |
0.490 – 3.36 吉帕 |
71.1 – 488 磅/平方英寸 |
| 弯曲屈服强度 |
14.0 – 27.6 兆帕 |
2030 – 4000 磅/平方英寸 |
| 抗压屈服强度 |
1.50 – 23.4 兆帕 |
218 – 3400 磅/平方英寸 |
| 剪切强度 |
9.31 – 25.5 兆帕 |
1350 – 3700 磅/平方英寸 |
| Izod 冲击，无缺口 |
1.60 焦耳/厘米 |
3.00 英尺-磅/英寸 |
| 夏比冲击，缺口 |
0.500 – 1.90 焦耳/平方厘米 |
2.38 – 9.04 英尺磅/英寸² |
| 摩擦系数 |
0.00800 – 0.280 |
0.00800 – 0.280 |
| 摩擦系数，静态 |
0.0200 – 0.0800 |
0.0200 – 0.0800 |
| K（磨损）系数 |
403 – 5040 x 10-8 立方毫米/海里 |
200 – 2500 x 10-10 立方英寸-分钟/英尺-磅-小时 |
| 泰伯磨耗，毫克/1000 次循环 |
0.000 – 41.8 |
0.000 – 41.8 |
| 伊佐德冲击，缺口 |
1.30 – 1.57 焦耳/厘米 |
2.44 – 2.94 英尺-磅/英寸 |
电性能
|
公制
|
英制
|
| 电阻率 |
1.00e+10 – 1.10e+18 欧姆-厘米 |
1.00e+10 – 1.10e+18 欧姆-厘米 |
| 表面电阻 |
1.00e+10 – 1.00e+18 欧姆 |
1.00e+10 – 1.00e+18 欧姆 |
| 介电常数 |
2.00 – 12.0 |
2.00 – 12.0 |
| 介电强度 |
10.0 – 165 千伏/毫米 |
254 – 4200 千伏/英寸 |
| 耗散因数 |
0.0000100 – 0.0360 |
0.0000100 – 0.0360 |
| 耐电弧性 |
300 – 420 秒 |
300 – 420 秒 |
| 比较跟踪指数 |
600伏 |
600伏 |
热性能
|
公制
|
英制
|
| CTE，线性 |
14.0 – 250 µm/m-°C |
7.78 – 139 微英寸/英寸-°F |
| 120 – 170 微米/米-°C |
66.7 – 94.4 µin/in-°F |
| @温度 30.0 – 300 °C |
@温度 86.0 – 572 华氏度 |
| 比热容 |
1.00 – 1.05 焦耳/克-°C |
0.239 – 0.251 BTU/lb-°F |
| 0.960 – 1.03 焦耳/克-°C |
0.229 – 0.246 BTU/lb-°F |
| @温度 0.000 – 50.0 °C |
@温度 32.0 – 122 华氏度 |
| 导热系数 |
0.240 – 4.07 瓦特/米卡 |
1.67 – 28.2 BTU-in/hr-ft²-°F |
| 熔点 |
135 – 340 摄氏度 |
275 – 644 华氏度 |
| 最高工作温度，空气 |
93.3 – 316 摄氏度 |
200 – 600 华氏度 |
| 1.8 MPa (264 psi) 下的变形温度 |
50.0 – 100 摄氏度 |
122 – 212 华氏度 |
| 最低工作温度，空气 |
-268 – -200 °C |
-450 – -328°F |
| 可燃性，UL94 |
V-0 |
V-0 |
| 氧指数 |
92.0 – 95.0 % |
92.0 – 95.0 % |
加工性能
|
公制
|
英制
|
| 模具温度 |
370℃ |
698 华氏度 |
| 注射压力 |
16.0 – 30.0 兆帕 |
2320 – 4350 磅/平方英寸 |
| 背压 |
15.0 – 40.0 兆帕 |
2180 – 5800 磅/平方英寸 |
